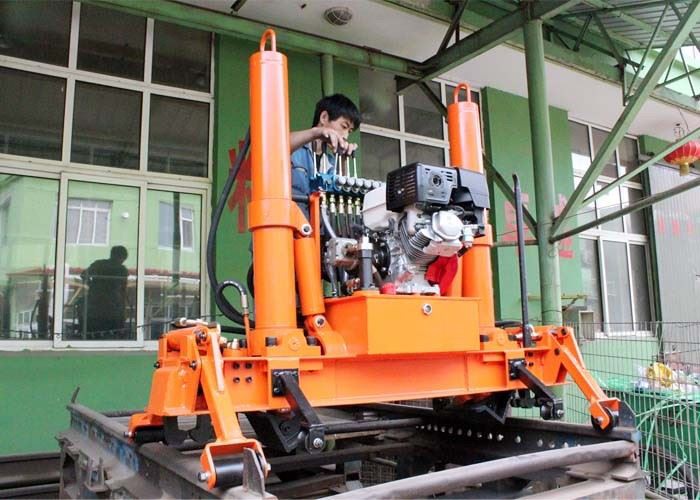

Visokoučinkoviti automatski stroj za podizanje i oblaganje tračnica

Opseg primjene

YQBJ-300×200II Visokoučinkoviti automatski stroj za podizanje i postavljanje tračnica je poseban alat koji se koristi u operacijama podizanja i obloga pri remontu željeznice, srednjem održavanju i održavanju pruge. Prikladan je za tračnice od 43 kg/m-75kg/m podizanja i operacije postavljanja. Pomoću njega se tračnica može podizati kao i regulirati nivo. Visoke je učinkovitosti, jednostavne manipulacije, male težine, smanjenog intenziteta rada, sigurnosti i pouzdanosti te široke primjene.

Glavni tehnički parametri

1, Nazivna sila podizanja tračnice: 150kN×2

2, Hod cilindra gore-dolje: 800 mm

3, Nazivna sila obloge tračnice: 200 kN

4, Količina obloge: veća ili jednaka 150 mm/vrijeme

5, Radni tlak sustava: 16 MPa

6, Radna sila ručne pumpe: 350 N

7,Snaga motora: 9,5kW

8, Ukupna veličina: 1750×850×1510

9, Težina stroja: 588 kg

10, Primjenjivo na širinu tračnica: 1520 mm

1. Cilindar lijevog stajnog trapa; 2. Cilindri gusjenice s lijevom oblogom; 3. Rukohvat; 4. Lijevi podizni cilindar; 5. Prsten za podizanje; 6. Preokretni ventil; 7. Ručka; 8. Benzinski motor; 9 zupčasta pumpa; 10. Desni cilindar za podizanje; 11. Desni cilindar obloge; 12. Desni cilindri za slijetanje; 13. Kotač za hodanje; 14. Okvir izvan staze; 15. Ručna pumpa; 16. Spremnik za ulje; 17. Uljni prozor; 18. Okvir; 19. Stopala; 20. Mehanizam s kukom

Korištenje

1. Provjerite jesu li pričvršćivači čvrsti, ako su olabavljeni, što treba izvršiti nakon zatezanja, a zatim radite kako biste osigurali sigurnost korištenja opreme.

2. Prije uporabe treba ubrizgati oko 3/4 ~ 4/5 čistog hidrauličkog ulja u spremnik (oko 30 litara), u skladu s lokalnim klimatskim uvjetima i različitim godišnjim dobima, ljetni opći odabir 68#, zimi korištenje 46#, tijekom operacije, pronađeno ulje nije dovoljno, treba dodati hidraulično ulje.

3. Motor je izvor energije stroja, pri korištenju motora prvo treba pročitati upute, upoznati se s pitanjima i metodama rada, kako bi se osigurao normalan rad stroja i produžio život.

4.Višesmjerni ventil sa sigurnosnim ventilom, tvornički tlak sustava je podešen, ne treba prilagođavati, ako je potrebno, tlak ne smije prijeći 16MPa.

5. Prije uporabe, prvo bismo trebali provjeriti je li hidrauličko ulje dovoljno, i pomaknuti upravljačku ručicu višesmjernog ventila, provjeriti je li normalan rad svakog dijela sam po sebi dobar. Treba biti upoznat sa smjerom usmjerenog ventila (prema uputama), kako bi se osigurao ispravan rad.

6. Radni postupak operacije dizanja:

6.1 Stavite stroj za podizanje i oblaganje na tračnicu, igrat će cestovni stroj postavljen u orbitu, pokrenuti motor, raditi bez opterećenja 3 ~ 5 minuta, provjeriti je li rad svake komponente normalan.

6.2 Prvo pogledajte kontrolne elemente i smjer svake ručke na višesmjernom ventilu, povucite ručku "kuke", učinite da kuka čvrsto stegne čeljust tračnice. Zatim odaberite rad na dizanju ili rad na postavljanju, prema sljedećim zahtjevima za nošenje van posla.

a. operacija podizanja tračnica:

Prvo okrenite upravljačku ručicu "lijevog i desnog regulatora za obloge" u položaj "reset" i otpustite ručicu nakon što su lijevi i desni cilindri obloge na mjestu. Zatim povucite upravljačku ručicu "lijevog i desnog upravljača gore i dolje" kako biste obavili posao podizanja prema uputama na ploči s ručkom.

b. operacija tračnice:

Ako je potrebna tračnica obloge ulijevo, prvo pomaknite ručicu "lijevog regulatora za oblogu" u položaj "obloge", lijevi cilindar obloge počinje se izvlačiti, podesite kut lijevog cilindra gore-dolje na ono što nam treba, a zatim olabavite ručku. Zatim izvedite operaciju oblaganja prema uputama na ploči s ručkom.

6.3 Nakon završetka postupka podizanja i postavljanja, povucite ručku "lijevo. desno za upravljanje gore i dolje" u položaj "dolje". Kada se stopala potpuno povuku unatrag, povucite ručku "kontrolora za kačenje i stezanje" u položaj "olabaviti". Kada je kuka otvorena, pomaknite ručicu "kontrolora za terensku vožnju" u položaj "gore", kada se oprema podigne u najviši položaj, možete je prenijeti na sljedeće radno mjesto.

6.4 Ako je potrebno izvan staze, nemojte gasiti plinski motor, prvo postupite u skladu s 6.3, a zatim umetnite pomoćni okvir izvan staze s druge strane strane izvan staze, pričvrstite izolacijski spoj na vanjsku stranu od tračnice. a zatim postaviti izvantračni okvir na mjesto gdje se može spojiti s pomoćnim izvantračnim okvirom.i čvrsto spojiti . Nakon stabilnog postavljanja, povucite ručicu "kontrolora za terensku vožnju" prema dolje, spustite opremu. Nakon što isključite benzinski motor, gurnite hidraulički stroj za podizanje i oblaganje do kraja okvira izvan tračnice. Pričvrstite kotač koji nije u tragu pomoću klina za pričvršćivanje. uklonite pomoćni okvir izvan staze, postavite ga na sigurno mjesto izvan slobodnog prostora za konstrukciju.

7. kada treba ručno pumpati rad, može se pomaknuti samo za suzbijanje ručke, druga operacija u skladu s gornjom operacijom.

8. kada se krećete kako biste izbjegli neravnine, spriječili deformaciju opreme i ne kretali se slobodno. Izloženu klipnjaču treba uvijek držati u čistom stanju.

MainTechnicalParametri

1,Rsila podizanja tračnice: 150kN×2

2,Up-down hod cilindra: 800Mm

3,Rated tračnica oblaganjesila:200kN

4,Lining iznos:Veći ili jednak 150 mm/vrijeme

5,Sradni tlak sustava:16MPa

6,Hi pogonsku snagu pumpe:350N

7,Esnaga motora: 9,5 kW

8,Oukupna veličina: 1750×850×1510

9,Mbolna težina:588 kg

10,Primjenjivo na širinu željeznice:1520 mm
